作図・出力機能一覧

作図 変位図 変形状態を3次元の自由な位置から確認できます
主応力図 主応力の大きさと角度をベクトルで確認できます
主モーメント図 主モーメントの大きさと角度をベクトルで確認できます
コンタ図 変位6種類、面外応力5種類、面内応力3種類、
支点反力6種類の分布状態を色分けで確認できます
梁応力図 モーメント、せん断力、軸力、ねじりモーメントの分布を
確認できます
支点反力図 全6方向(X,Y,Z方向―回転)の支点反力をベクトル図で
確認できます
断面ライン結果 任意ライン上でのモーメント、せん断力、たわみ(Z方向変位)を分布図として確認できます
最大最小値 各結果項目の最大値、最小値とその位置を確認できます
値の表示 作図画面上で結果の値を直接確認できます

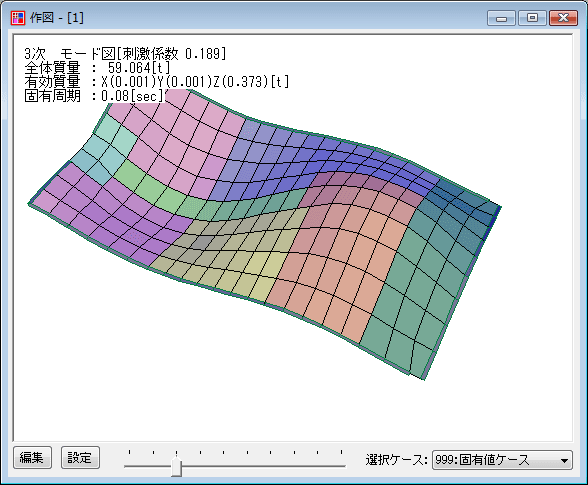

モード図 固有ベクトルを図示したものを3次元で確認できます
刺激関数図 刺激関数を図示したものを3次元で確認できます
出力 節点変位、支点反力、梁応力
板面内応力、板面外応力、板主応力
断面ライン結果、検定結果、総荷重&総反力
固有周期、固有ベクトル、刺激係数、刺激関数

多彩な作図表示機能

多彩な結果作図が3次元で分かりやすく確認できます。
作図ウィンドウでは作図をクリップボードにコピーできますので、文書ソフトなどへの貼り付けが容易に行えます。

テキスト出力・シート出力

シート出力ではデータをクリップボードへコピーできますので、表計算ソフトなどへの貼り付けが容易に行えます。
