[耐震診断ソフト]Super Build/RC診断2001 Ver2.6(2014)(評価取得)

  • 構造計算ソフト一覧へ
  • 振動解析ソフト一覧へ


主な作図機能

カラー表示・印刷が行えますので、視覚的にわかりやすく、計算書の添付資料としても利用できます。

C-F関係図拡大する

C-F関係図

補強前と補強後の結果を同時に表示できるため、補強効果が一目でわかります。

立面図拡大する

立面図

破壊形式により色分けして描画しますので、鉛直部材の破壊形式が一目でわかります。

Is-階拡大する

Is-階

補強前と補強後の結果を同時に表示できるため、補強効果が一目でわかります。

主な出力例

  • 袖壁付柱の終局せん断強度

    袖壁付柱の終局せん断強度
    拡大する

  • 鉛直部材の諸元

    鉛直部材の諸元
    拡大する

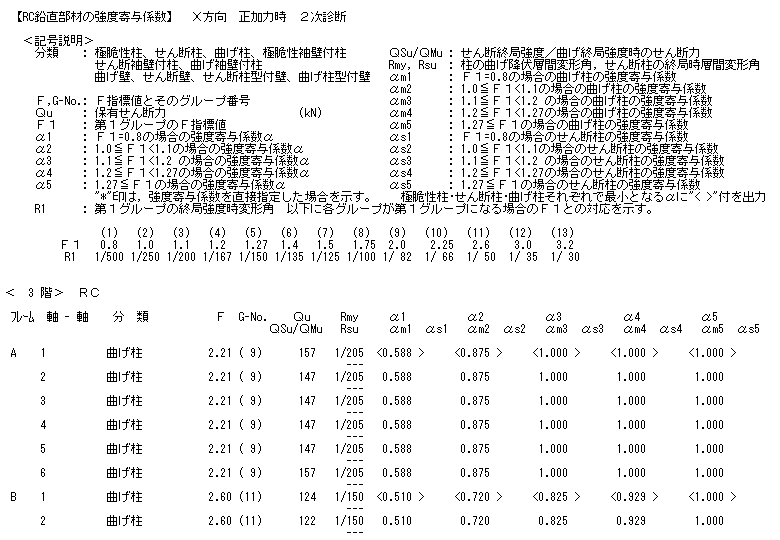

  • 鉛直部材の強度寄与係数

    鉛直部材の強度寄与係数
    拡大する

  • 柱部材の残存軸耐力

    柱部材の残存軸耐力
    拡大する

  • 最大14グループにグルーピングした結果

    最大13グループにグルーピングした結果
    拡大する

  • Is算定時にグルーピングした組み合わせ結果

    Is算定時にグルーピングした組み合わせ結果
    拡大する

  • 耐震性能診断表

    耐震性能診断表
    拡大する

  • 診断結果比較

    診断結果比較
    拡大する

  • 3次診断

    3次診断
    拡大する

  • 第2種構造要素の出力結果

    第2種構造要素の出力結果
    拡大する

  • 増設ブレース耐力*1

    増設ブレース耐力
    拡大する

  • 増設ブレースのF指標とQu*1

    増設ブレースのF指標とQu
    拡大する

*1 オプションソフトウェア『Super Build/RC診断2001 Op.1』が必要です。
