立体フレーム動的弾塑性応答解析ソフトウェア
SS21／3D・DynamicPRO

1.免震支承材

『SS7』または『SS3』で作成した解析モデルの支点位置または柱位置に対して、免震支承材を配置できます。
また、『SS7 Op.免震部材』で入力していた配置状態をそのまま引き継げます。
さらに、『3D・DynamicPRO』で配置内容の変更もできます。
免震支承材として、以下のものが扱えます。また、鉛直ばねも扱えます。^*1

『SS7 Op.免震部材』で登録した免震支承材

（天然ゴム系積層ゴム、鉛プラグ挿入型積層ゴム、高減衰ゴム系積層ゴム、錫プラグ挿入型積層ゴム、ダンパー一体型積層ゴム、弾性すべり支承、曲面すべり支承、剛すべり支承、レール式剛すべり支承、レール式転がり支承、増幅機構付き減衰装置）

メーカー製品免震支承材

性能特性を直接指定する免震支承材

（鉛プラグ挿入型積層ゴム、高減衰ゴム系積層ゴム、天然ゴム系積層ゴム、すべり支承、転がり支承）

『SS7 Op.免震部材』と『3D・DynamicPRO』とで免震メーカー製品リストの共通化を開始しました。今後、対応メーカー・シリーズを順次増やしていきます。
『SS7 Op.免震部材』同様に、シリーズごとにばらつき値を変更できます。変更した免震装置の登録、配置、ばらつき値は『SS7』に反映することができます（ただし、『SS7』側でも対応している製品リストに限ります）。

2.免震用ダンパー

免震用ダンパーは、任意の床位置に対して配置します。
メーカー製品ダンパー、性能特性を直接指定するダンパー（履歴系ダンパー^*2と粘性系ダンパー、複合ダンパー）を扱えます。
また、『SS7 Op.免震部材』で入力していた減衰材（U型鋼製ダンパー、U型鉛ダンパー、オイルダンパー、粘性ダンパー）の配置状態をそのまま引き継げます。

3.中間層免震

• 『SS7』で配置した柱を『3D・DynamicPRO』で免震支承材に置き換えることにより、中間層免震の固有値解析および応答解析が行えます。
• 免震用ダンパーを配置することもでき、大梁と免震用ダンパーの取付位置を上大梁側・下大梁側のそれぞれで指定できます。

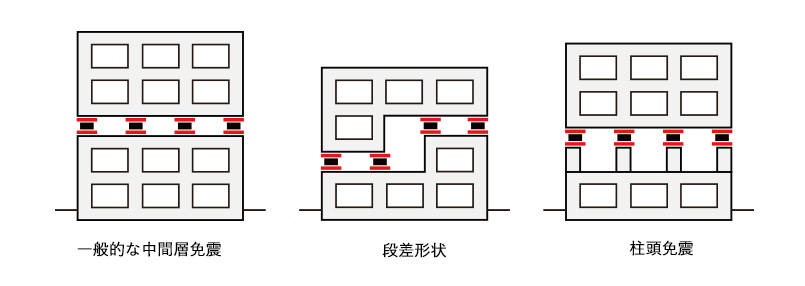

• 中間層免震の特殊な形状として、段差の存在する中間層免震や柱頭免震を扱うこともできます。

固有値解析

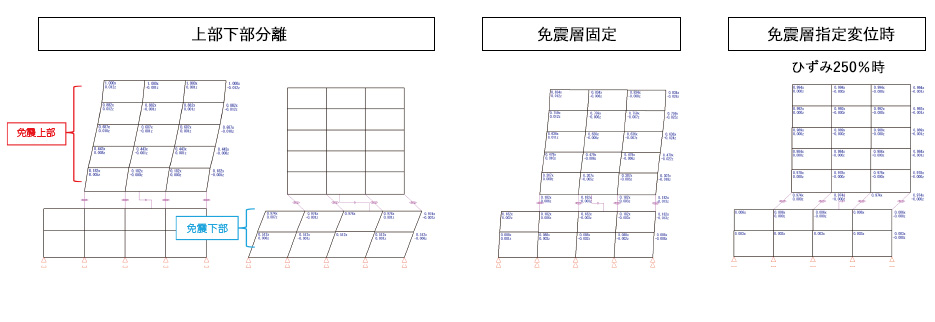

免震層を境に、免震上部と下部を分離した固有値解析を行うことができます。また、計算条件により免震支承材を固いばねとし、免震上部・下部を一体で固有値解析することもできます。

基礎免震のときと同様、免震層の変位を指定した固有値解析が行えます。

減衰マトリクスの作成方法

中間層免震を有する質量比例減衰（レーリー減衰含む）は、「免震上下分離」と「免震上下一体」（免震層固定など）のどちらかが指定できます（免震層の内部粘性減衰は非考慮も可）。

免震上下分離の場合は、免震上部、免震層、免震下部で、基点とする各部の減衰マトリクスを作成した後、全体減衰マトリクスを作成します。このとき、各部の固有値解析で求めた固有周期を用いることができます。

免震上下一体の場合は、免震層を含む建物全体モデルから減衰マトリクスを作成します。

中間層免震の機能紹介動画はこちらからご覧いただけます。

4.付加曲げ（Q・ｈ、P・δ）の考慮

免震支承材および免震用ダンパーに対して、水平せん断力と取り付き高さによって生じる付加曲げ（Q・h）を考慮します。
また、免震支承材においては、負担軸力と水平変形によって生じる付加曲げ（P・δ）、支承材の寄りによって生じる偏心曲げを考慮することも可能です。

5.偏心曲げモーメントでのオフセットの考慮

応答解析において、免震支承材に寄りを指定したときの計算方法に、寄り位置までオフセット（剛体変位）させて計算する方法を追加しました。

6.免震層に指定変位を与えたときの固有値解析、偏心率の計算

免震層に指定変位を設定できます（最大5個）。指定変位での等価剛性を用いた固有値解析、偏心率の計算ができます。
免震層の指定変位時の固有値解析では、ばらつき（標準時・下限時・上限時）を指定できます。

• *1水平方向はMSSモデル、鉛直方向は非線形ばねとなります。
• *2指定により1方向せん断ばねモデルまたはMSSモデル。
