1.多様な作図機能
各作図の数値は表形式で表示することができます。コピーして Microsoft® Excel® 等で利用することができます。
-
▲最大応答図(層レベル) 各層のせん断力、せん断力係数、層間変形角、
転倒モーメント、最大変位、最大速度、最大加速度を
結果表示することができます。
他の結果セットの図と重ねて表示することもできます。 -
▲全体エネルギー時刻歴 各項目を個別表示とするか、下から順に累積表示とするかを選べます。
-
▲最大応答図(部材レベル) 各部材の耐力、最大応力、塑性率、累積塑性変形倍率、
疲労損傷度、部材吸収エネルギー、各節点の最大変位、
最大速度、最大加速度を結果表示することができます。 -

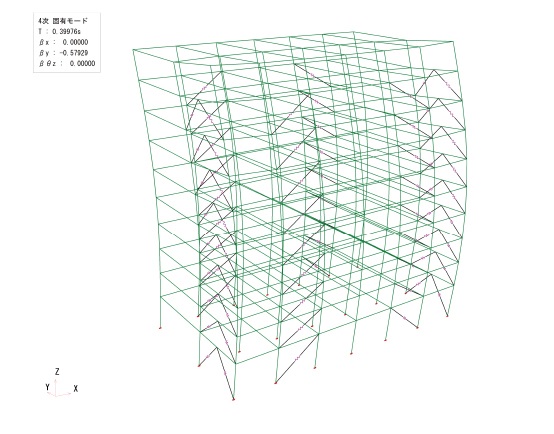

▲固有モード図(部材レベル) -
▲固有モード図(層レベル) -
▲応答履歴ループ 簡易アニメーション表示ができます。
-
▲時刻歴応答 部材の変形、応力、節点の変位、速度、加速度を結果表示
することができます。
2.振動アニメーション機能
部材ボリュームをそのまま表現した立体図、あるいはワイヤーフレーム(立体図、平面図、立面図)どちらでも振動アニメーションを確認することができます。振動アニメーションの画像は、動画ファイル(AVI)に保存できます。
2つのケース(物件が異なるものも可能)を並べることもできます。
応力図をアニメーション表示することができ、指定時刻の応力状態を確認できます(立面図のみ)。


3.出力機能
計算結果をシート表示で瞬時に確認することができます。また計算結果および入力データをまとめて出力することもできます。

4.結果CSV出力に対応
計算結果をCSV形式のファイルへ出力します。
