伏図軸組図出力ソフトウェア
Super Build®／SS7 Op.伏図軸組図
伏図、軸組図をDXF形式、JWW形式で出力する
オプションソフトウェア

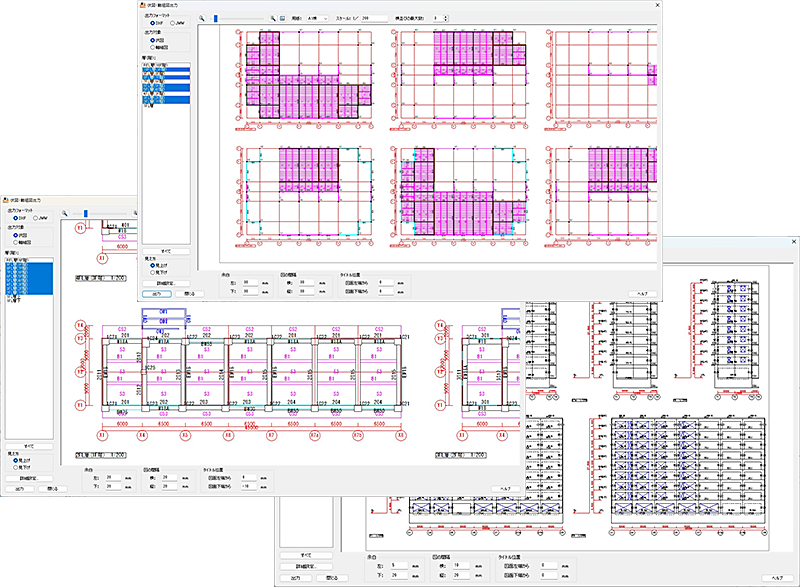

『Super Build®／SS7 Op.伏図軸組図』（以下、『SS7 Op.伏図軸組図』）は、一貫構造計算ソフトウェア『Super Build®／SS7』（以下、『SS7』）のデータを基に、柱梁接合部の隠線処理・包絡、部材の境界線、部材端部の調整などを行った伏図・軸組図を作図して、DXF（*.dxf）またはJWW（*.jww）形式のCADファイルに出力するオプションソフトウェアです。
- ※「DXF」はAutodesk社が開発した図面交換ファイルとして一般的な共通フォーマットです。
- ※「JWW」はJw_cadにて保存・読み込みができるファイルフォーマットです。
1.『SS7 Op.伏図軸組図』の特長
『SS7』の平面図、立面図で作図されている内容に対して、柱梁接合部の隠線処理・包絡処理、部材の境界線、端部の調整などを自動的に行うことで、汎用CADにおける編集作業が大幅に軽減します。
『SS7』作図との比較
| 主な図化項目 | 『SS7』の作図・『Op.平面立面図出力』 | 『Op.伏図軸組図』 |
|---|---|---|
| 柱、大梁、壁の接合部、基礎柱、基礎 | 隠線処理・包絡なし | 隠線処理・包絡あり S造柱梁接合部にダイアフラムイメージ |
| 壁、フレーム外雑壁、外部袖壁（伏図） | 壁同士は重なる | 壁の交差部を調整（壁の種別ごと） |
| S造小梁の端部（伏図） ※「S大梁の小梁指定」を含む |
通り芯まで作図 線は重なる |
詳細設定で、次のどちらか
|
| S造柱（伏図） | ダブル線 | ダブル線／シングル線どちらか選択 |
| 床、片持床、出隅床、入隅床の接合部 | 柱や梁と重なる | 柱や梁と重ならない |
| 床のハッチング（伏図） | 通り芯まで作図（大梁と重複） | 大梁の面まで作図 |
| 壁と柱、壁と梁が接続する線（軸組） | 実線 | 破線（RC造） |
| 基礎、杭、基礎梁（軸組） | 基礎と基礎梁が接続する線は実線 杭の飲み込みは無視 |
基礎と基礎梁が接続する線は破線 杭の飲み込み部を表現 |
| S柱でRCに埋もれている線（軸組） | 実線 | 破線 |
| 傾斜部材の結合箇所 | 隙間やはみ出しが生じる | 隙間やはみ出しを解消 |
| 寸法線、軸線、フロアライン、軸名、層名、階名 | 特殊形状を考慮（線が煩雑） | 特殊形状を無視（線が単純） |
| 寸法線の交点 | 白丸 | 黒丸、サイズ設定可 |

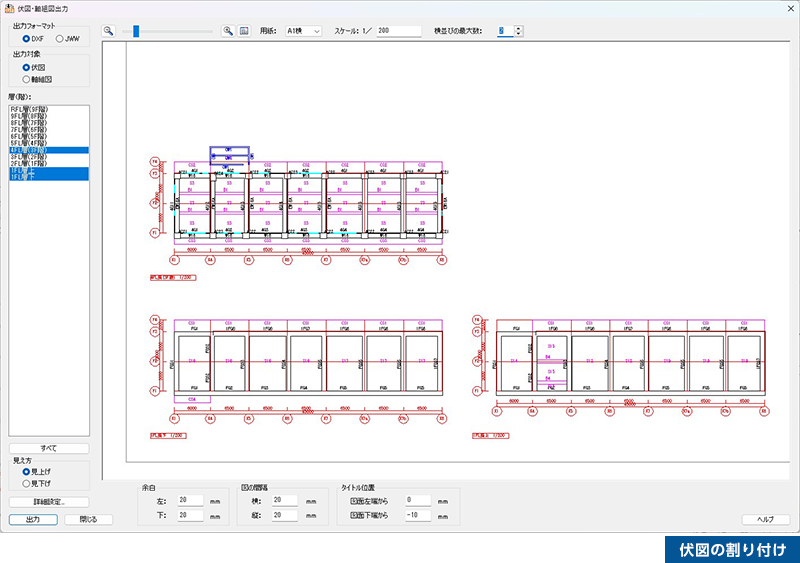

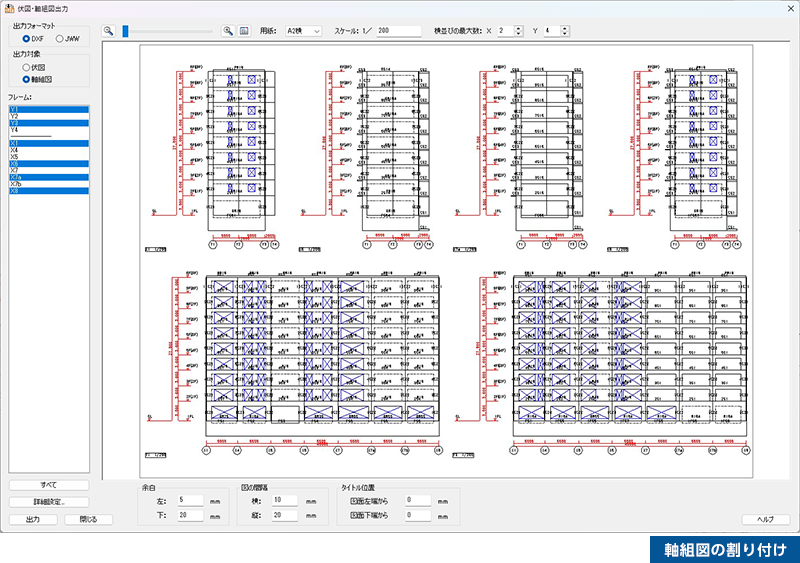

割り付け出力
複数選択した階やフレームを割り付けて一度に出力することができます。
割り付けの並びや図の間隔も指定でき、プレビュー画面でリアルタイムに出力イメージが表示されます。

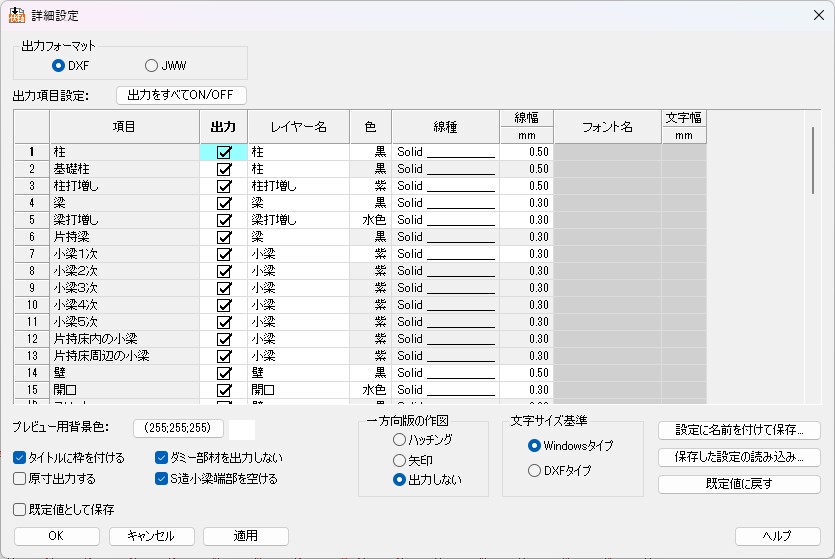

詳細設定
項目ごとの出力指定、レイヤー、線種、フォント、文字サイズ、色が指定できます。物件ごとに前回の設定が自動的に記憶されるため、設計変更により出力し直す場合でも簡単に再現できます。
詳細設定の保存、読み込み
詳細設定の内容はファイルとして複数保存でき、別の物件での再利用や図面種類に応じた切り替え、他のPCへの移行などが容易です。また規定値として保存することで、デフォルトが設定できます。
『SS7 Op.平面立面図出力』と互換性があるので『SS7 Op.平面立面図出力』で保存していた設定内容を『SS7 Op.伏図軸組図』で引き続きご使用いただけます。

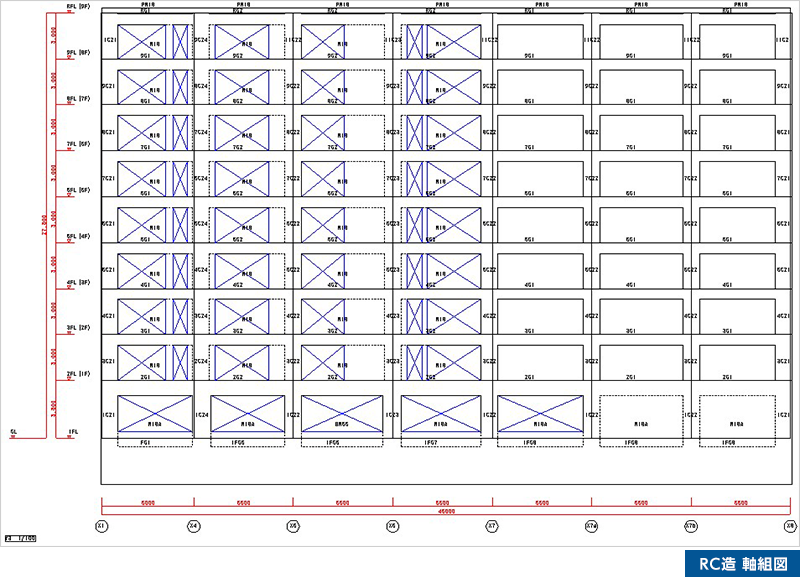

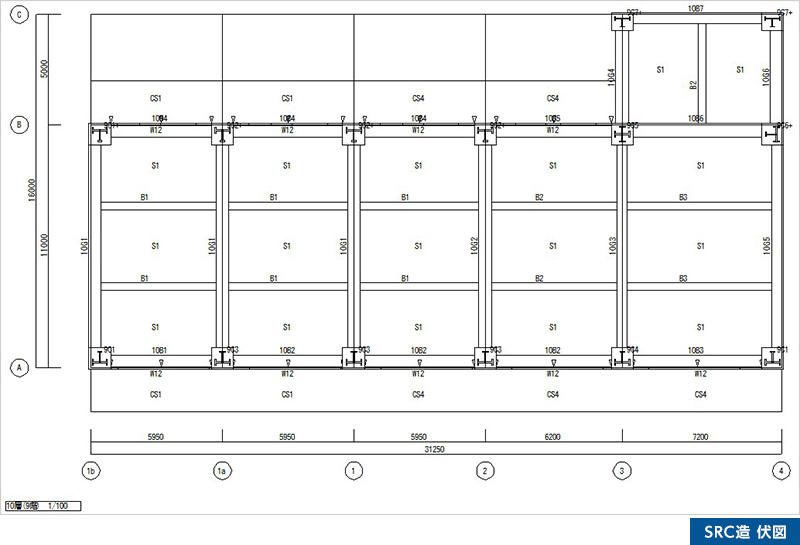

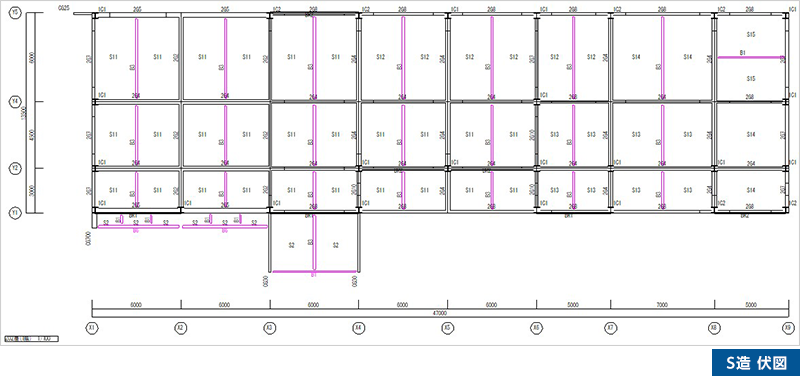

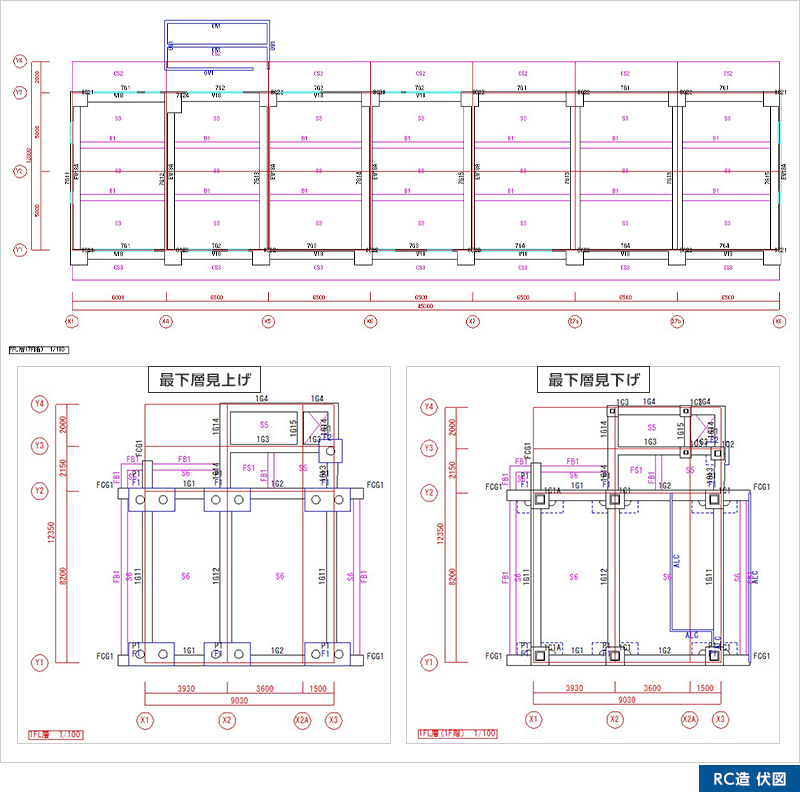

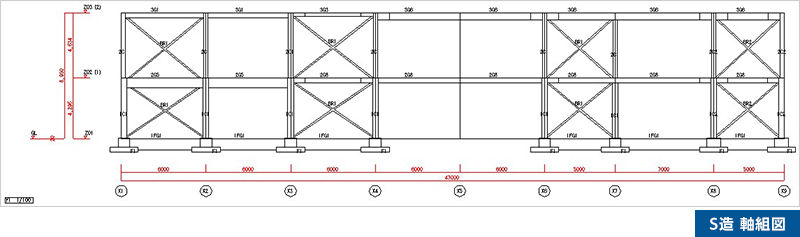

2.出力例
3.『SS7 Op.伏図軸組図』の機能紹介

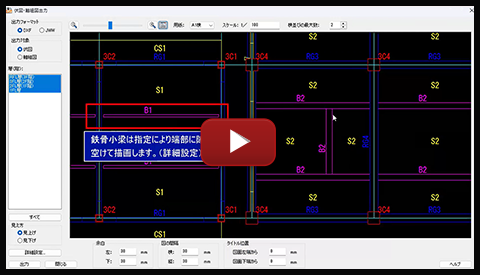

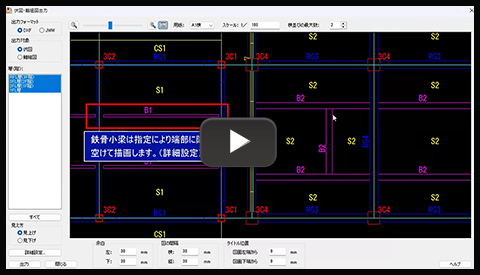

『SS7』のオプションソフトウェア『SS7 Op.伏図軸組図』の機能と操作を動画でご紹介します。
4.動作環境
| OS | Microsoft® Windows® 11 日本語版（64bit版） |
|---|---|
| CPU | お使いのOSが推奨する環境以上 |
| メモリ | 8GB（16GB以上を推奨） |
| その他 | インターネットに接続できる環境 |
